Почему трескаются заводские каркасы?
В 90% современных диванов бюджетного и среднего сегмента основание собирается из дешевой древесины сосны естественной сушки, ДСП толщиной 16 мм или тонкой фанеры. Это порождает три уязвимости:
- Сучки в сосновом брусе: Сосна — мягкая порода с большим количеством сучков. При высыхании дерева в отапливаемой комнате сучок становится точкой концентрации механического напряжения. При точечной нагрузке (например, когда человек резко садится) балка лопается вдоль волокон ровно по сучку.
- Черные саморезы вместо болтов: Фабричные сборщики крепят брусья каркаса обычными калеными черными саморезами. Они хрупкие: при боковых и сдвиговых нагрузках шляпки таких саморезов просто срезает, после чего каркас разъезжается.
- Дно из тонкого оргалита (ДВП 3 мм): Оргалит прибивается скобами. Под весом белья скобы вырываются с мясом, днище провисает до пола и царапает напольное покрытие при выдвижении ящика.
Инженерная технология усиления бруса: почему нельзя просто закрутить саморез
Попытка «склеить» лопнувший брус клеем ПВА или стянуть его парой саморезов — опасная иллюзия. Волокна треснувшей древесины уже потеряли прочность на изгиб. При повторной нагрузке балка окончательно переломится, повредив пружинный блок или обивку.
- Стягивание трещины струбцинами: На излом наносится столярный полиуретановый клей D4, обладающий водостойкостью и способностью заполнять микропоры. Трещина сжимается мощными винтовыми струбцинами до полного сведения кромок.

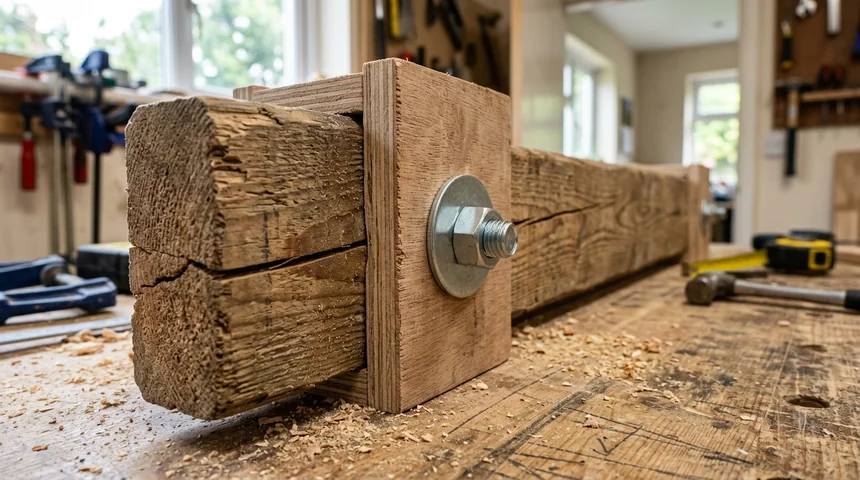

- Дублирование березовой балкой: Вдоль поврежденного участка вплотную монтируется дублирующий брус из сухой строганой березы сечением 50×50 мм. Береза превосходит сосну по пределу прочности на статический изгиб более чем в 2.5 раза.
- Стальные перфорированные накладки 3 мм: С двух сторон узла накладываются пластины из конструкционной стали толщиной не менее 3 мм. Пластины крепятся сквозными болтами М8 с широкими кузовными шайбами и контргайками. Шайбы препятствуют смятию древесины при затяжке.

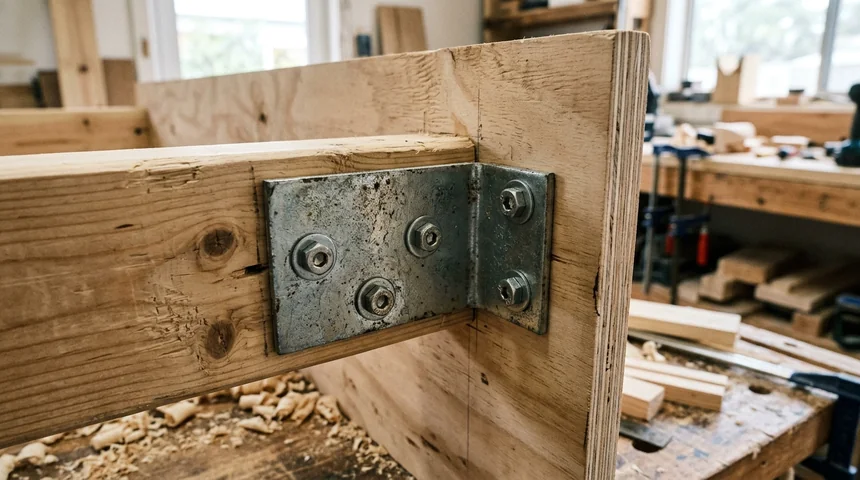

- Стяжка углов уголками с ребром жесткости: Угловые соединения коробки армируются стальными штампованными уголками 70×70 мм толщиной 2.5 мм.
Замена провалившегося дна на березовую фанеру 10–12 мм
Если дно бельевого короба провалилось, его не имеет смысла подбивать новыми скобами — оргалит быстро расслоится снова. Единственное надежное решение:
- Полный демонтаж остатков старого листа ДВП и извлечение скоб.
- Монтаж опорных деревянных брусков 25×25 мм по внутреннему периметру короба.
- Укладка цельного щита из шлифованной березовой фанеры марки ФК толщиной 10–12 мм.
- Фиксация фанеры оцинкованными саморезами с шагом 15–20 см. Такое дно способно выдерживать вес взрослого человека и неограниченное количество постельного белья.
Сравнение материалов для ремонта каркаса: береза vs сосна vs фанера
При ремонте несущей части крайне важно понимать разницу в физико-механических свойствах материалов. На мебельных фабриках экономят и ставят сосну, но при ремонте мы используем только усиленные компоненты:
| Материал балки | Прочность на изгиб | Стойкость к растрескиванию | Рекомендация инженера |
|---|---|---|---|
| Березовый массив 50×50 мм | 105 МПа (Высокая) | Отличная (мелкопористая структура без сучков) | Идеально для продольных балок сиденья и мест крепления замков. |
| Фанера березовая ФК 15–18 мм | 85 МПа (Высокая) | Абсолютная (перекрестное расположение шпона) | Идеально для боковых стенок, царг и закладных пластин под шарниры. |
| Сосна камерной сушки 50×50 мм | 40–45 МПа (Средняя) | Слабая (склонна к расколу по сучкам) | Допустима только для ненагруженных распорок короба. |
| ДСП мебельное 16 мм | 18–22 МПа (Критическая) | Хрупкое (крошится при динамическом ударе) | Категорически запрещено использовать в несущих силовых узлах. |
Инженерный расчет нагрузок: тест на срез болтов М8 против саморезов
Многие домашние мастера недоумевают, почему прикрученный на 10 черных саморезов уголок через неделю отваливается вместе с куском балки. Причина кроется в сопромате и металлургии:
- Каленый саморез (фосфатированный 3.5×45 мм): Предел прочности на поперечный срез составляет всего 38–45 кгс. При циклической динамической нагрузке (два человека сели на диван) головка самореза отстреливает мгновенно из-за микровибраций.
- Метрический болт М8 класса прочности 8.8: Предел прочности на срез превышает 1 780 кгс. В паре с усиленной кузовной шайбой DIN 9021 диаметром 24 мм болт создает распределенное сжимающее усилие 420 кгс, исключая малейшее смещение бруса даже при падении веса 120 кг с высоты.
- Столярный клей Titebond / D3-D4: Прочность клеевого шва на березовой древесине достигает 12.5 МПа, что превышает предел прочности самой древесины вдоль волокон. При правильной склейке разрушение происходит по дереву, а не по клеевому шву.
Физика механических напряжений: почему ломается передний брус
При стандартном использовании дивана передняя балка сиденья (царга) работает на чистый изгиб при опирании на края короба. Пролет длиной 180–200 см испытывает максимальный изгибающий момент ровно посередине:
3 критические точки разрушения каркаса:
- Середина переднего бруса: Когда человек опускается на край дивана с размаху, динамическая нагрузка в 2–3 раза превышает вес тела. Брус прогибается, волокна растянутой нижней зоны не выдерживают и происходит поперечный излом.
- Узлы крепления петель и замков: Металлическая пластина замка при раскладывании работает как рычаг с плечом 15–20 см. При заклинивании механизма колоссальное усилие выламывает сосновый брус «с мясом».
- Угловые шиповые соединения: Фабричный клей в шиповых пазах рассыхается за 3–4 года. Углы короба начинают «дышать», вызывая перекос диагоналей и заедание выкатной тележки.
5 опасных ошибок самостоятельного ремонта каркаса
- Использование тонких уголков толщиной 1.0–1.2 мм: Обычные строительные уголки из тонкой оцинковки моментально сгибаются при посадке двух человек. Для каркаса необходима конструкционная сталь не менее 2.5–3.0 мм с ребром жесткости.
- Монтаж на черные саморезы по дереву: При малейшей вибрации закаленный металл черного самореза дает срез по телу. Соединение мгновенно распадается. Допустимы только сквозные резьбовые болты М8 с контргайками.
- Склеивание клеем ПВА без мощных струбцин: ПВА не обладает зазорозаполняющими свойствами. Без сильного сжатия струбцинами клеевой шов расходится в первую же ночь сна.
- Сверление новых отверстий рядом с трещиной: Сверление ослабляет и без того поврежденный участок древесины. Обязателен монтаж внешнего дублирующего бруса с заходом на здоровую древесину минимум на 25–30 см с каждой стороны.
- Игнорирование соосности рамы: Если стянуть трещину с перекосом даже в 3 мм, механизм трансформации начнет заедать, а через месяц срежет заклепки на новом замке.
Часто задаваемые вопросы по усилению каркаса
Когда вызывать мастера?
Самостоятельно можно подтянуть ослабшие внешние болты или прикрутить уголок в легкодоступном месте. Но если поврежден несущий продольный брус, вырван узел крепления механизма к каркасу или требуется снятие технической ткани пневмостеплером без повреждения лицевой обивки — доверьте работу профессионалам.
Мастера сервиса «МастерДиван Москва» выезжают на дом со всем необходимым оборудованием: калиброванный березовый брус, стальные пластины 3 мм, фанера, струбцины, профессиональный крепеж. Ремонт выполняется прямо у вас дома за 1–1.5 часа без вывоза дивана и без пыли.
